纏繞拉伸夾具及其常見問題詳解
來源：天氏庫力 發布日期
2018-10-24 瀏覽：
我們都知道夾具是拉力試驗機中最重要的配件之一，而線繩、織物、光纖等產品不易夾持還容易斷裂，所以我們需要靠拉力壓緊試樣，大圓弧曲面過渡，易夾緊，斷點好，纏繞拉伸夾具因此而誕生，纏繞夾持方式是所有方式中對試樣損傷最小的夾持方式。
使用纏繞方式夾持的試樣多數為帶狀材料或者線型材料，如安全帶、打包帶、棉線、玻璃纖維束等。都屬于無法或不便直接夾持的試樣，因為纏繞方式無法使用位移方式準確測量試樣的變形量，大變形也在大多時候無法運用。對于這種試樣，又需要測量延伸率的時候，某些特定的標準中規定了標距的計算方法。
但大多時候只能建議客戶退而求其次，使用手工方式測量斷后延伸率，而放棄斷裂延伸率。
有些試樣即使使用纏繞的方式試驗也無法得到很好的試驗效果，最常見的就是斷點不好的現象，對于斷鉗口的試驗肯定是不合格的，但斷在纏繞弧位置，則在特定的試驗中是允許的，比如上文提到標準中規定了標距的，只要斷點在標距內即可視為有效試驗。

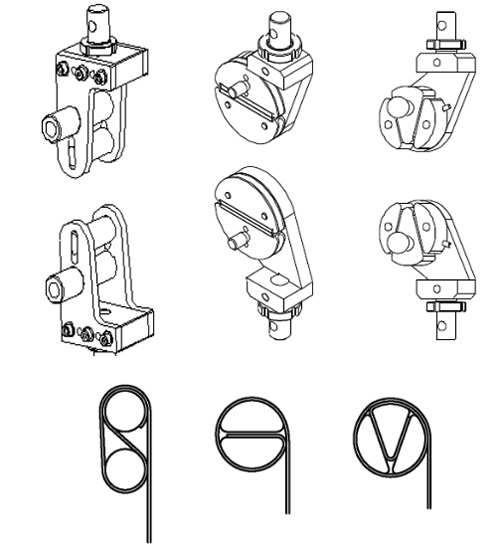

由于帶狀試樣的纏繞多數是自我壓緊的方式，只要能夠纏繞正確、對齊，即可斷點良好。如下圖中安全帶纏繞：
而線材、繩材的纏繞就復雜的多，總起來說單根比多根容易做，細的比粗的容易做，成束的比編織的容易做。也就是說其組成結構越簡單，越不容易受到纏繞方式的影響。對于斷點在圓弧上的試驗，首先要考慮增加纏繞弧的曲率半徑。
對于不同材質混合的試樣，由于材質不同纏繞時硬材質易將軟材質部分破壞（如電線等），造成不良斷點，很難進行試驗。
