雙柱電子拉力測試機結構組成
來源：天氏庫力 發布日期
2018-07-12 瀏覽：
電子拉力測試機廣泛用于復合材料、金屬、非金屬、塑料型材、鋁材、銅材、木材達等多種測量材料測試，同時也應用于研究院所、大專院校、航空航天、鋼材制造、船舶制造等領域。其實，電子拉力測試機種類較多，其中雙柱電子拉力測試機是其中應用最廣泛的一種，適合測量抗壓強度、力值、延伸率等數據。下面我們一起來簡單了解電子拉力測試機的結構和特點。
一、電子拉力測試機的主機：
采用雙空間門式結構，上空間拉伸，下空間壓縮、彎曲。橫梁無極升降。傳動部分采用圓弧同步齒輪帶，絲杠副傳動，傳動平穩，噪音低。特別設計的同步的齒輪帶減速系統和精密滾珠絲杠副帶動 試驗機 的移動橫梁運動，實現無間隙傳動。（結構如下圖）

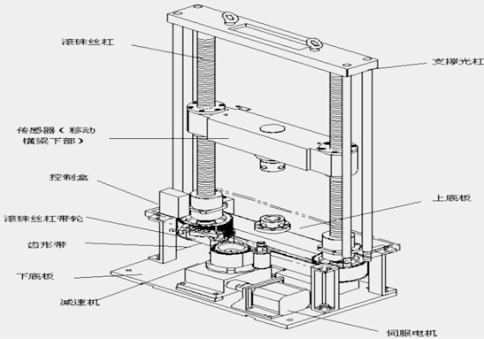

電子拉力測試機主機結構圖
二、電子拉力測試機的控制系統：
1. 具有過載、過流、過壓、位移上下限位和緊急停止等保護功能 。
2. 獨創的控制器，可以實現試驗力、變形和橫梁位移等參數的閉環控制，各種控制模式之間可以平滑切換。
3. 配有手動遙控器，可以點動控制橫梁上下移動。操作方便。
4. 采用日本交流伺服驅動器和交流伺服電機，性能穩定、可靠，調速比可達1:100000 。
三、電子拉力測試機的附具：
標準配置液壓楔形拉伸附具、壓縮附具、彎曲附具各一套。可根據需求增加相應的附具，以滿足剪切、剝離、撕裂、頂破、刺破等試驗。
電子拉力測試機特點：
1、電子拉力測試機采用電腦軟件控制，能清楚的顯示測量結果及曲線。
2、試驗機的測力和測變形分辨率高，能縮短測量誤差。
3、設備電機調速范圍寬，能達到理想的使用效果。
4、具有多種保護功能，如超壓、過流等。
5、設備配有移動控制盒，方便橫梁調整，有效控制其工作。
天氏庫力雙柱電子拉力測試機實圖：
