垂直燃燒試驗儀用于測試塑料類及非金屬材料類物質燃燒性能的試驗儀器。用于對水平和垂直方向放置的試樣，用小火焰點火源點燃后測定其有焰燃燒和無焰燃燒時間及燒損長度、燃燒速度，材料阻燃性能測定。它用來評價材料在被點燃后熄滅的能力，根據燃燒速度、燃燒時間、抗滴能力以及滴珠是否燃燒可有多種評判方法，每種被測材料根據顏色或厚度都可以得到許多值。

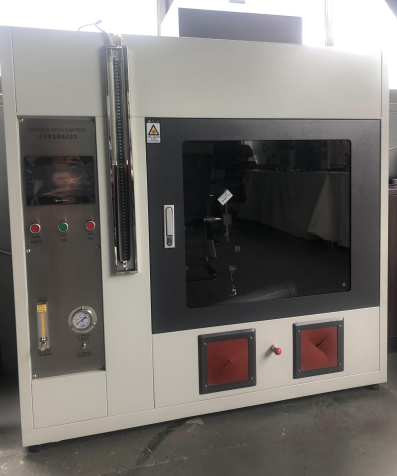

水平垂直燃燒試驗機示意圖
垂直燃燒試驗儀試驗流程
1、用煤氣管接好燃燒器及控制箱和煤氣罐的氣道，檢查氣道接口，防止漏氣。
2、接通電源開關9，將施焰時間1、余焰時間2及余灼時間3按要求設定（調試時可設定成短時間）。
3、夾好樣品，使燃燒器傾斜至一定角度（0°、20°、45°），調整夾具30和樣品使之于試驗位置。
4、將燃?xì)饬髁空{(diào)節閥調至小。
打開煤氣罐主閥，接通氣源，按供氣鍵10，同時用打火機或火柴進行點火并調節，燃?xì)鈮毫φ{(diào)節閥的壓力調整為0.1Mpa，調節燃?xì)饬髁空{(diào)節閥14，同時使燃?xì)獾谋硥?mdash;U型壓力計26的壓力達到適當?shù)膲毫Γ够鹧孢_(dá)到標準高度。點火時燃燒器應在垂直位置。
5、燃燒器的角度及樣品的安裝：
①測試水平燃燒HB級別（50W)時,燃燒角度為45°，火焰高度為20±2m，樣品水平方向插入火焰內部距離約為6mm
②測試V-0、V-1、V-2級別（50W)燃燒時燃燒角度為0°（當有燃燒滴落物時則改為45°），火焰高度為20±2mm，樣品底部距離燃燒器頂部距離為10mm
③在測試5VA、5VB級別（500W)燃燒時燃燒角度為20°，火焰內焰高度為40±2mm，外焰高度為125±5mm，樣品底部或側面距離燃燒器噴嘴中心線為40mm。
6、在測試水平燃燒HB級別（50W)時，使用單氣體燃燒器，調節火焰高度為20±2mm，樣條上有25mm及100mm標記線，試驗中觀察樣品燃燒情況，燃燒情況分兩種：
火焰在30s內都未達到25mm標記線的情況下，火焰施加時間到達后（一般為30s）拉出把手使燃燒器撤開火焰，同時余焰時間計時器2開始計時；注意觀察，火焰繼續燃燒向前蔓延，火焰向前蔓延也分兩種情況：
①火焰未通過100mm標記線就熄滅，則在火焰熄滅的同時按下余焰停止鍵5，記錄余焰時間t及燃燒長度L(從25mm標記線到火焰蔓延熄滅停止點的長度)；
②火焰向前蔓延通過了100mm標記線，則在通過100mm標記線的時候及時按余焰停止鍵5，記錄余焰時間、燃燒長度（此時的燃燒長度定為75mm）。
火焰在未達到30s就蔓延超過25mm標記線的情況下，則火焰達到25mm標記線時拉出把手使燃燒器撤開火焰，同時按下余焰停止鍵5，此時余灼時間計時器3開始計時（注意：此時的余灼時間代表余焰時間）；
注意觀察，火焰繼續燃燒向前蔓延，火焰向前蔓延也分兩種情況：
①火焰未通過100mm標記線就熄滅，則在火焰熄滅的同時按下余灼停止鍵6，記錄余焰時間t及燃燒長度L(從25mm標記線到火焰蔓延熄滅停止點的長度)；
②火焰向前蔓延通過了100mm標記線，則在通過100mm標記線的時候及時按余灼停止鍵6，記錄余焰時間、燃燒長度（此時的燃燒長度定為75mm）。
7、在測試V-0、V-1、V-2級別（50W)燃燒時，調節火焰高度為20±2mm，試驗中觀察樣品燃燒情況，火焰施加時間到達后（一般為10s）拉出把手使燃燒器撤開火焰，同時余焰時間計時器2開始計時；注意觀察，如果余焰熄滅，及時按多次余焰鍵，同時推入把手再次施加火焰，余焰時間表顯示一次或多次余焰時間（按下多次余焰鍵后余焰時間只顯示4秒，在此4秒內應先記下一次或多次余焰時間），同時施焰時間重新計時，火焰施加時間到達后（一般為10s），再次拉出把手使燃燒器撤開火焰，余焰時間開始計時，注意觀察，如果余焰熄滅，及時按余焰停止鍵5，同時余灼時間3開始計時，如果余灼熄滅，及時按余灼停止鍵6，記錄施加時間、一次或多次余焰時間、余焰時間、余灼時間四組數據。
10、在測試5VA、5VB級別（500W)燃燒時，調節火焰內焰高度為40±2mm，外焰高度為125±5mm，先把施焰時間設置為50s，按下施焰開始按鈕，當施焰時間到達5秒時，把燃燒燈推到樣品底部開始燃燒，試驗中觀察樣品燃燒情況，火焰施加時間到達第10秒時，拉出把手使燃燒器撤開火焰，到達第15秒時推入燃燒燈再次施加火焰、重復以上多次（施焰時間及間隔時間都是5秒，施加火焰5次），當總施焰時間到達50秒后拉出把手使燃燒器撤開火焰，余焰時間計時器2開始計時，注意觀察，如果余焰熄滅，及時按余焰停止鍵5，同時余灼時間3開始計時，如果余灼熄滅，及時按余灼停止鍵6，記錄施加時間、余焰時間、余灼時間三組數據。
11、試驗中或調試中要熄滅火焰時可按停氣鍵5。切斷電源，試驗結束，關掉主閥14，各元件復位。
