薄膜氣動拉伸夾具

產品分類：工裝夾具
機器型號：
機器品牌：天氏庫力

訂購熱線：134-0513-1752

產品詳情

薄膜氣動拉伸夾具技術參數：

品牌	天氏庫力
型號	KL-020
適用范圍	KL-020薄膜拉伸專用的氣動拉伸夾具配德國 FESTO 踏板閥、氣源處理三聯件(減壓閥、過濾器、油霧器)、開關閥、節流閥、氣管等其它氣動元器件。適用于橡膠、塑料、紙、布、薄膜、鋁箔等試樣的夾持。具備重量輕，夾持效率高，使用簡單、方便等優勢。
最大夾持力	約100kg
材質	45#鋼
活塞最大行程	約35mm
氣源	使用壓力為2~4大氣壓
凈重	約2.5kg

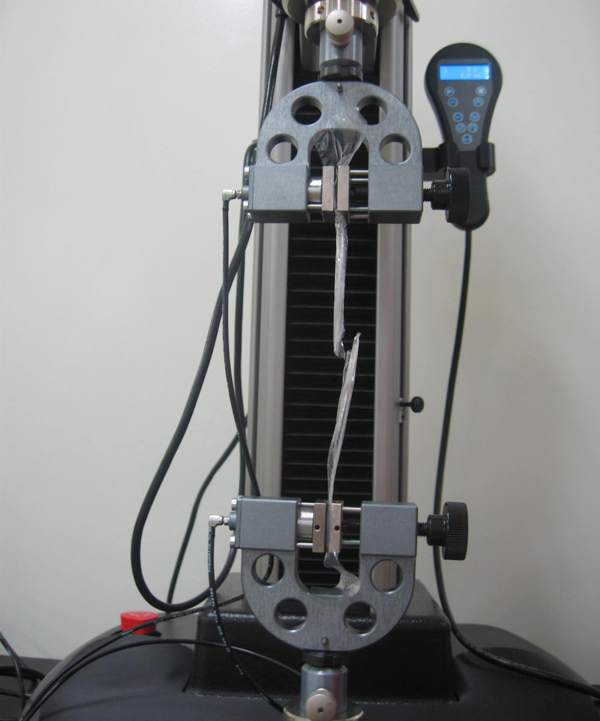

薄膜氣動拉伸夾具應用實例展示：

薄膜氣動拉伸夾具詳情：

平鉗口：寬25mm、長25mm、張口30mm，鉗口為細紋直牙面。

波紋鉗口：寬25mm、長25mm、張口30mm。

配德國 FESTO 踏板閥、氣源處理三聯件(減壓閥、過濾器、油霧器)、開關閥、節流閥、氣管等其它氣動元器件。

重量輕，夾持效率高，夾緊力大，使用簡單、方便。

薄膜氣動拉伸夾具工作原理：

1.當壓縮空氣由進氣口進入，通過活塞軸孔進入氣缸左室，由于空氣壓力，使氣缸薄膜向右產生很大張力，帶動活塞軸向右移動，并通過拉桿帶動夾具往同一方向，將工件卡緊。

2.工件加工完后，關閉氣閥，打開另外一端的氣閥，壓縮空氣由另外一端進入活塞軸孔，進入氣缸右室，由空氣壓力使薄膜產生向左張力，帶動活塞軸向左移動，通過拉桿將夾具向左推進，這時夾具卡自動松開，將工件取出，再另換工件繼續加工。當活塞軸在移動過程中，貯存在氣缸左右室內的廢氣都可由原孔道排出。

薄膜氣動拉伸夾具,氣動夾具
